Aufmaßanleitung Schließzylinder

Aufmaß von mechanischen und elektronischen Schließzylindern

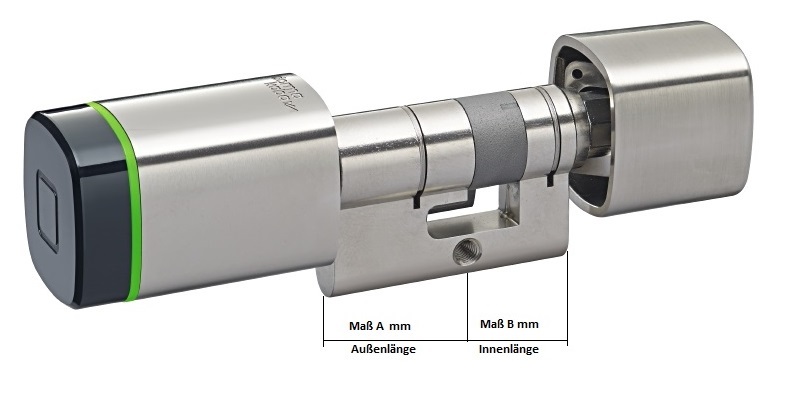

Mit dieser Anleitung messen Sie spielend leicht selbstständig Ihre benötigte Schließzylinderlänge. Hier zeigen wir Ihnen dies exemplarisch an einem elektronischen Zylinder (DOM ENiQ) sowie an einem einfachen Doppelzylinder von Wilka.

Schritt 1:

Bei elektronisch einseitig lesenden Schließzylindern ist die Bestimmung der Außen- und Innenseite unerlässlich. Wird hier das Maß vertauscht, passt der gelieferte Zylinder nicht in Ihre Tür bzw. nur verkehrt herum. In diesem Fall könnte also jeder Ihre Tür betreten und nur mit Berechtigung würden Sie nach draußen kommen. Ebenso verhält es sich bei mechanischen Knaufzyilndern. Hier ist es wichtig die Maße nicht zu vertauschen. Die Montage des Knauf erfolgt werkseitig immer auf der angegebenen Inneseite bzw. der Seite des Innenmaß.

Wichtig ist deshalb die Unterscheidung in Maß A und Maß B. Das Maß A steht für die Länge der Außenseite, Maß B für die Innenseite.

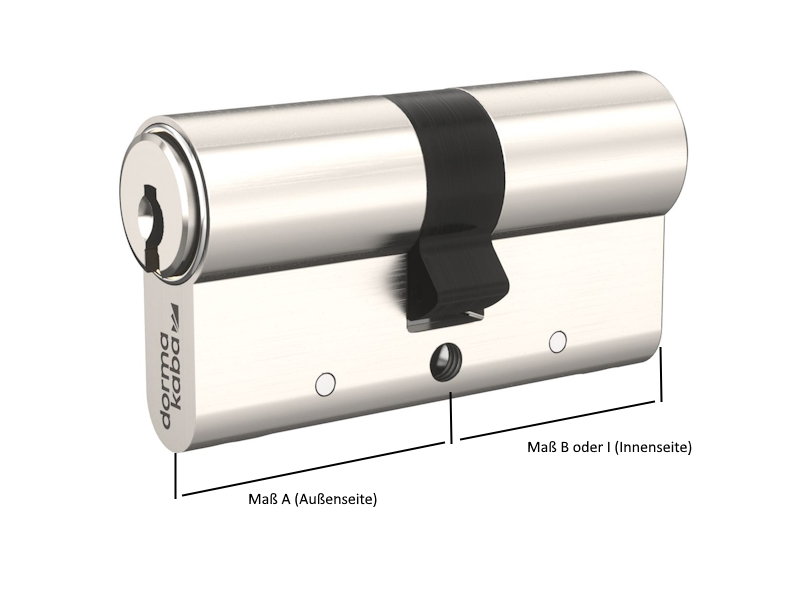

Sehen Sie sich dazu das untere Bild an. Gemessen wird immer von Mitte des Stulpschraubengewinde bis zur Außenkante das Schließzylindergehäuse. Der Knauf wird hierbei nicht mitgemessen. Ist in Ihrer Tür bereits ein Zylinder verbaut und hat die korrekte Länge, also schließt entweder sauber mit dem Türbeschlag ab oder steht max. 3mm über den Türbeschlag hinaus, können Sie auch diesen ausbauen und messen.

Haben Sie beide Maße ist die korrekte Maßangabe immer so: Maß A / Maß B (z.B. 45/30)

Sicherer ist die Methode die wir Ihnen in Schritt 2 erklären.

Schritt 2:

Ermitteln Sie die benötigten Längen anhand der Maßaufnahme der Tür und deren Beschläge.

Auf dem unten stehend Bild ist dies gut erkennbar. Messen Sie auch hier zuerst die Außenseite der Tür von Mitte der Stulpschraubenlochung (oder bei eingebautem Zylinder von Mitte des Stulpschraubenkopfes) bis zur Außenkante des Türbeschlag. Nun haben Sie Maß A. Messen Sie nun auch die Innenseite von Mitte der Stulpschraubenlochung bis zur Außenkante des Beschlag innen. Sie haben nun die benötigten Maße A/B. Die BEschläge sind also immer mitzumessen.

Oftmals bekommen Sie keine eindeutigen Maße ermittelt. Z.B. werden die Abstufungen der meisten Hersteller in 5mm Schritten vorgenommen. Sie ermitteln nun aber beispielsweise ein Maß von 33/37.

Was nun?

Runden Sie die Maße sinvoll ab oder auf: 35/40mm. Hier ist es aber wichtig zu differenzieren. Sie sollten möglichst einen Überstad des Zylinderkörpers auf der Außenseite von mehr als 3mm vermeiden. Dies ist eine Vorgabe des VdS und relevant bei Einbrüchen die über Zylinder stattfinden (Abreißen bzw. Knackrohrmethode). Mehr als 3mm Überstand bieten dem Einbrecher genügend Auflagefläche um mit entsprechendem Werkzeug den Zylinder zu brechen (knacken). Auf der Innenseite ist dies weniger relevant. Hier spielt die Optik eine Rolle wie weit ein Zylinder überstehen darf. Wichtig ist nur, dass Sie ein zu knappes Maß nicht noch zusätzlich abrunden, um ein Schleifen des Knaufstück bei Knaufzylindern auf dem Türbeschlag zu vermeiden.

zylinderlänge

Quelle Bild 2: ASSA ABLOY AG
