dormakaba Online Kompaktleser 9104 KCP, IP66, Unterputz
dormakaba Online Kompaktleser 9104 KCP, IP66, Unterputz
Dormakaba Online-Kompaktleser mit RFID-Leseeinheit. Schmale Ausführung, Unterputzvariante mit vergossenem Kabel 3,5 Meter. Geeignet für den Einsatz in Matrix One Systemen. Als Access Manager oder Subterminal Variante erhältlich.
Daten:

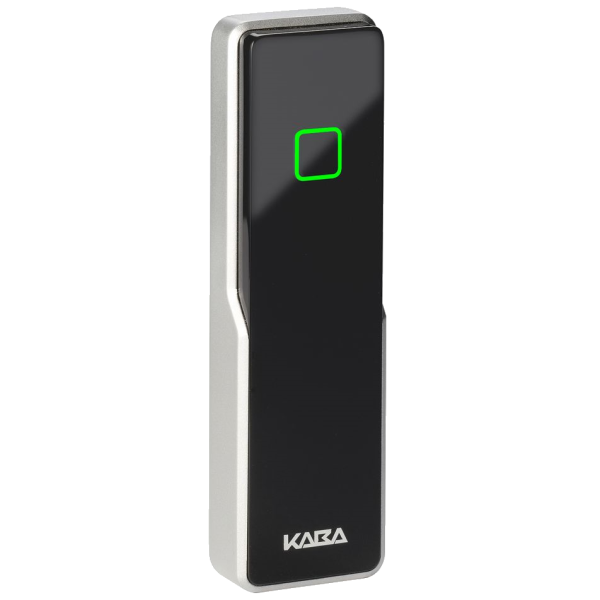

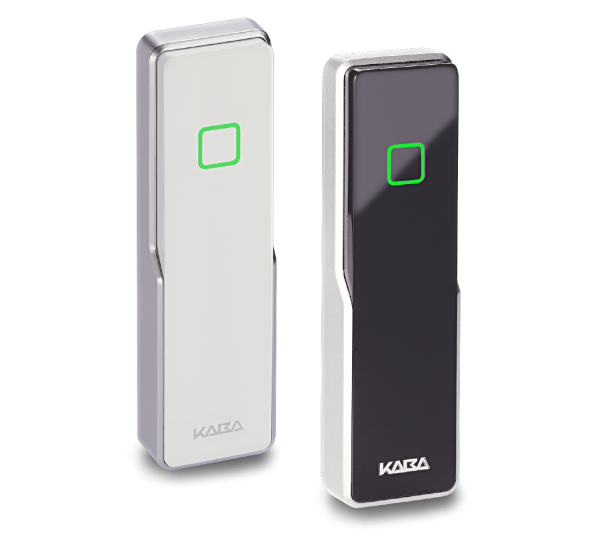

9104-K6 online Kompaktleser KCP, Schwarz oder Weiß, Unterputz
bestehend aus:
04079106...Grundgerät: 9104-K6
04077389...Display: Leuchtring
04076800...Tastatur: Ohne
04077753...Leser: Kaba MRD (Multi RFID Device)
04077824...Gerätesoftware: Funktionstyp Access Manager MRD (Standard) oder Subterminal
04077535...Bauform: Kabelzuführung Unterputz, vergossenes Kabel, Länge 3,5 m
04077508...Farbe: Schwarz/Weißalu (RAL 9005/RAL 9006)
Technische Daten
Unterstützte Technologien
• LEGIC (advant & prime)
• MIFARE (DESFire & Classic)
• Mobile Access mit NFC & BLE
• OSS-SO Version 2017-10 (LEGIC advant, MIFARE DESFire)

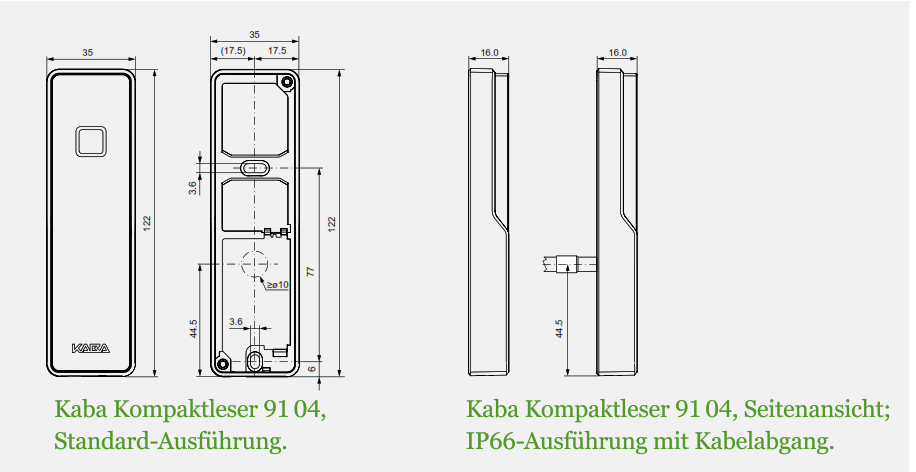

Bauformen / Material / Maße
• 35 x 122 x 16 mm (B x H x T)
• Front: PC Kunststoff, Kratzschutzbeschichtung;

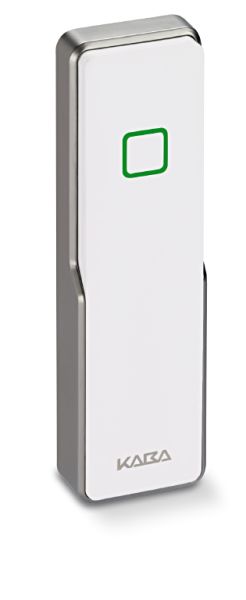

Farbe: RAL 9005 tiefschwarz oder RAL 9016 weiß
Rückwand: Kunststoff, matt und verchromt; Farbe: RAL 9006 weissaluminium
Schnittstellen
• RS-485: Anschluss an Host; galvanisch getrennt, differentiell
• zwei binäre Eingänge: max. 5 VDC, 1 Relaisausgang: max. 34 VDC/60 W, max. 27 VAC/60 VA
Spannungsversorgung 12 – 27 VAC, 50/60 Hz oder 10 – 34 VDC
Leistungsaufnahme: typ. 1,2 W, max. 2,2 W
Ohne Spannungsversorgung läuft Uhr max. 1 Stunde
Umweltbedingungen
• Temperatur: –25 °C bis +70 °C
• Schutzart: IP54 (standard) IP66
Variante vergossen (außen)
• Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend IP54
Art. Nr. Schwarz 1250072
Art. Nr. Weiß 1250074
Erklärung zu den Betriebsarten:
| Typ Access Manager (Standard) |
Typ Subterminal: |
Mit dem Kompaktleser 91 04 Funktionstyp AM wird entweder die Zutrittskontrolle an Durchgängen
gesteuert und überwacht. Das übergeordnete System bestimmt welche RFID Medien- Technologie (MIFARE oder
LEGIC) der Kompaktleser unterstützt.
Die Kommunikation mit einem übergeordneten Zutrittsmanager erfolgt über die RS-485 Schnittstelle.
Buchungsbetrieb wahlweise für Zutritt, Kommen oder Gehen (abhängig von Einstellungen der übergeordneten Steuerung).
Das Gerät verfügt über 2 digitale Eingänge (IN), die in Verbindung mit Zutrittskontrollsteuerung
z. B. für einen Türrahmenkontakt oder Türöffnertaster verwendet werden können.
Das eingebaute Relais (OUT) kann für die Türöffnung im gesicherten Bereichen verwendet werden. |
Der Kompaktleser arbeitet als Subterminal an einem übergeordneten Zeiterfassungsterminal
oder einer Zutrittskontrollsteuerung, im folgenden Text Steuerung genannt.
Der Datenaustausch erfolgt über die RS-485 Schnittstelle (Subpartyline). Die Kommunikation erfolgt über das Übertragungsprotokoll BPA/9 Subset. Nach dem Einschalten erfolgt die Initialisierung des Subterminals. Unter anderem erfolgt
hierbei die Parametrierung des Lesertreibers, womit festgelegt wird nach welchem Verfahren welche Ausweisdaten in den Erfassungsdatensatz übernommen werden. Der Kompaktleser selbst besitzt keine Entscheidungsbefugnis und ist als abgesetzte Bedieneinheit zu sehen. Wird ein gültiges RFID-Medium (Ausweis) erkannt, werden die entsprechenden Ausweisdaten als Erfassungsdatensatz an die Steuerung gesendet. Diese entscheidet, ob ein Ausweis berechtigt oder nicht berechtigt ist und sendet entsprechenden Kommandos zur Signalisierung (akustischer Signalgeber und Leuchtring) und Relaissteuerung an das Subterminal zurück.
Das interne Relais kann zur Ansteuerung eines Türöffners verwendet werden. Die Eingänge können in Verbindung mit einer Zutrittskontrollsteuerung zur Überwachung einer Tür verwendet werden. |
Hersteller Informationen
dormakaba Deutschland GmbH
DORMA Platz 1
D-58256 Ennepetal
T: +49 2333 793-0
E: info.de@dormakaba.com
I: www.dormakaba.de
